Für »PV-Live« entwickelte das Forschungsteam des Fraunhofer ISE eine Messstation, die mit Pyranometern die Globalstrahlung auf der Horizontalen und die Temperatur sowie – mit drei unterschiedlich ausgerichteten Silicium-Referenzzellen – die Strahlung auf geneigten Flächen als Grundlage für simulierte PV-Leistungswerte erfasst. In der Regelzone des baden-württembergischen Übertragungsnetzbetreibers TransnetBW wurden bis März 2019 insgesamt 40 dieser Messstationen in Abständen von 15 bis 35 Kilometern installiert. Die Stationen stehen bei Projektpartnern und Unternehmen, aber auch Stadtwerken von baden-württembergischen Städten. Die Strahlungswerte werden von den Messstationen in Echtzeit im Minutentakt gesendet, am Fraunhofer ISE qualitätskontrolliert, in PV- Leistung umgerechnet und TransnetBW zur Verfügung gestellt.  Die erfassten Daten werden mit satellitenbasierten Einstrahlungswerten kombiniert, um ein räumlich und zeitlich hochaufgelöstes Bild der aktuellen PV-Erzeugung und damit der resultierenden Einspeisung ins Stromnetz zu ermöglichen.

»Das neuartige Konzept für die Messstationen und die Datenerfassung wurde in enger Kooperation von Fraunhofer ISE und TransnetBW gemeinsam erstellt«, erläutert Dr. Florian Dinger, Referent Sonderaufgaben Algorithmen und Prognosen bei TransnetBW. »Wir sehen die Kooperation von Wirtschaft, Wissenschaft und Gesellschaft als wichtige Stütze der Energiewende. Dementsprechend stellen wir den neuen hochaufgelösten Datensatz der öffentlichen Forschung der solaren Energiemeteorologie zur Verfügung«.

Qualitätskontrollierte Minutenwerte der solaren Einstrahlung für unterschiedlich geneigte Flächen

Der Datensatz mit den seit September 2020 minütlich erfassten Messwerten wurde nun veröffentlicht. Vor der Veröffentlichung durchlaufen die Einstrahlungs- und Temperaturdaten ein Qualitätskontrollschema mit speziell für diesen Datensatz angepassten Algorithmen. Die automatisierte Echtzeitdatenverarbeitung und die Qualitätskontrolle wurden gemeinsam mit der Mondas GmbH aufgesetzt, einem Spin-Off des Fraunhofer ISE. Die Datensätze stehen für die Nutzung durch Wissenschaftlerinnen und Wissenschaftler und andere Interessierte zur Verfügung. Die Messdaten werden weiterhin erhoben und geprüft und als monatliche Updates veröffentlicht.

»Damit steht der Forschung der solaren Energiemeteorologie erstmals ein zeitlich hochaufgelöster Messdatensatz der solaren Einstrahlung zur Verfügung, der den ganzen Raum Baden-Württemberg abdeckt. Dieser erlaubt Untersuchungen zu räumlichen und zeitlichen Fluktuationen und Glättungseffekten, die für die Einspeisung von Solarstrom in die Stromnetze sehr wichtig sind«, erklärt Dr. Elke Lorenz, Gruppenleiterin Energiemeteorologie am Fraunhofer ISE.

Eine weitere Besonderheit von »PV-Live« ist die gleichzeitige Messung der Solarstrahlung mit verschieden ausgerichteten Sensoren. Während meteorologische Messnetze üblicherweise in der Horizontalen messen, erfassen diese geneigten Sensoren die Solarstrahlung so, wie sie in der Praxis auf Solarmodule auftrifft, die auf Dächern oder in Freiflächen-Anlagen installiert sind. Dies ist z.B. relevant für die Entwicklung und Validierung von Modellen für die Strahlung auf Ebene des Solarmoduls.

Downloads und Links

• Projekt PV-Live: Neuer Solarstrahlungsdatensatz veröffentlicht [ PDF  0,47 MB ]

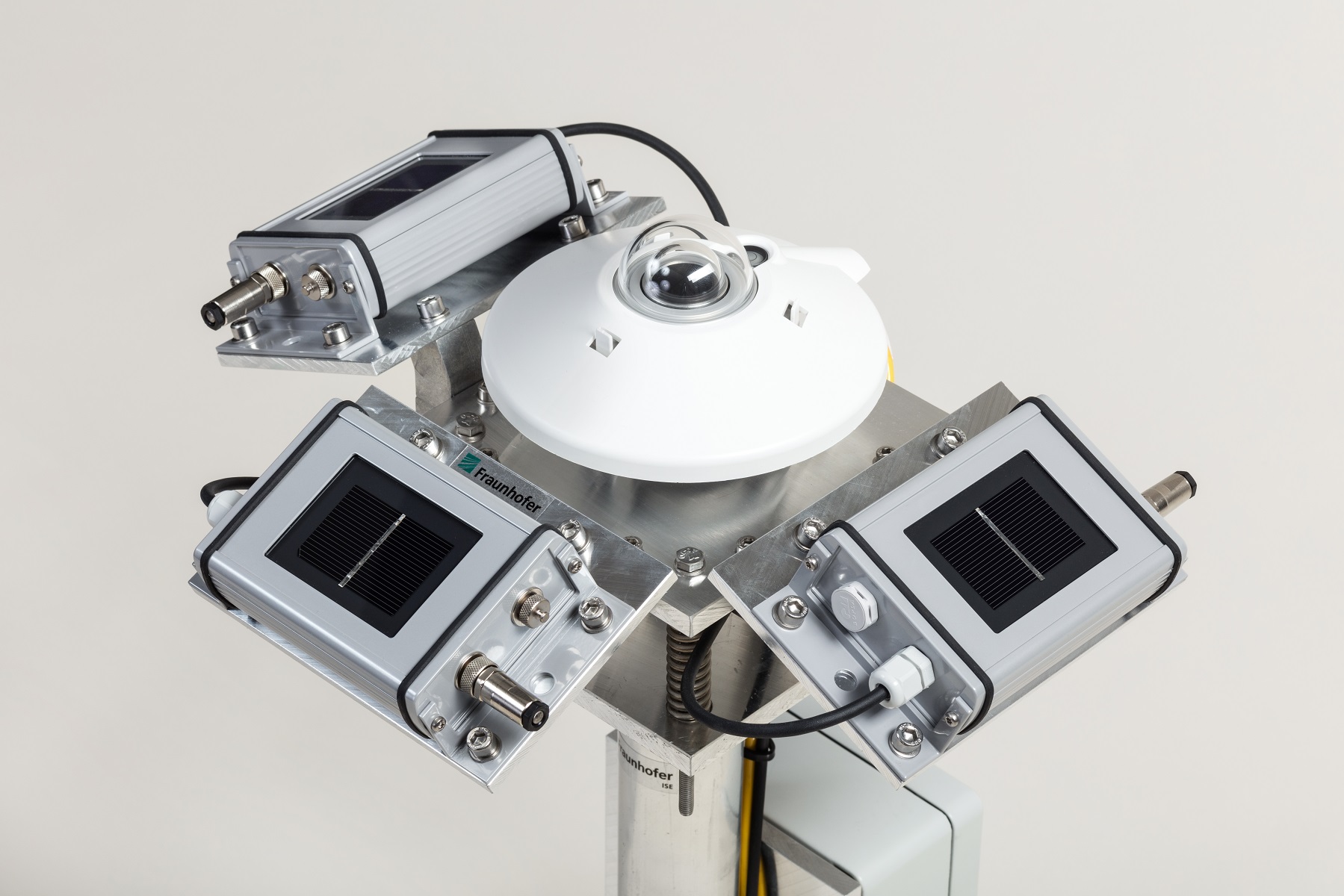

• Selbstentwickelte Messstation mit Pyranometer und unterschiedlich ausgerichteten Silicium-Sensoren [ JPG  0,34 MB ]

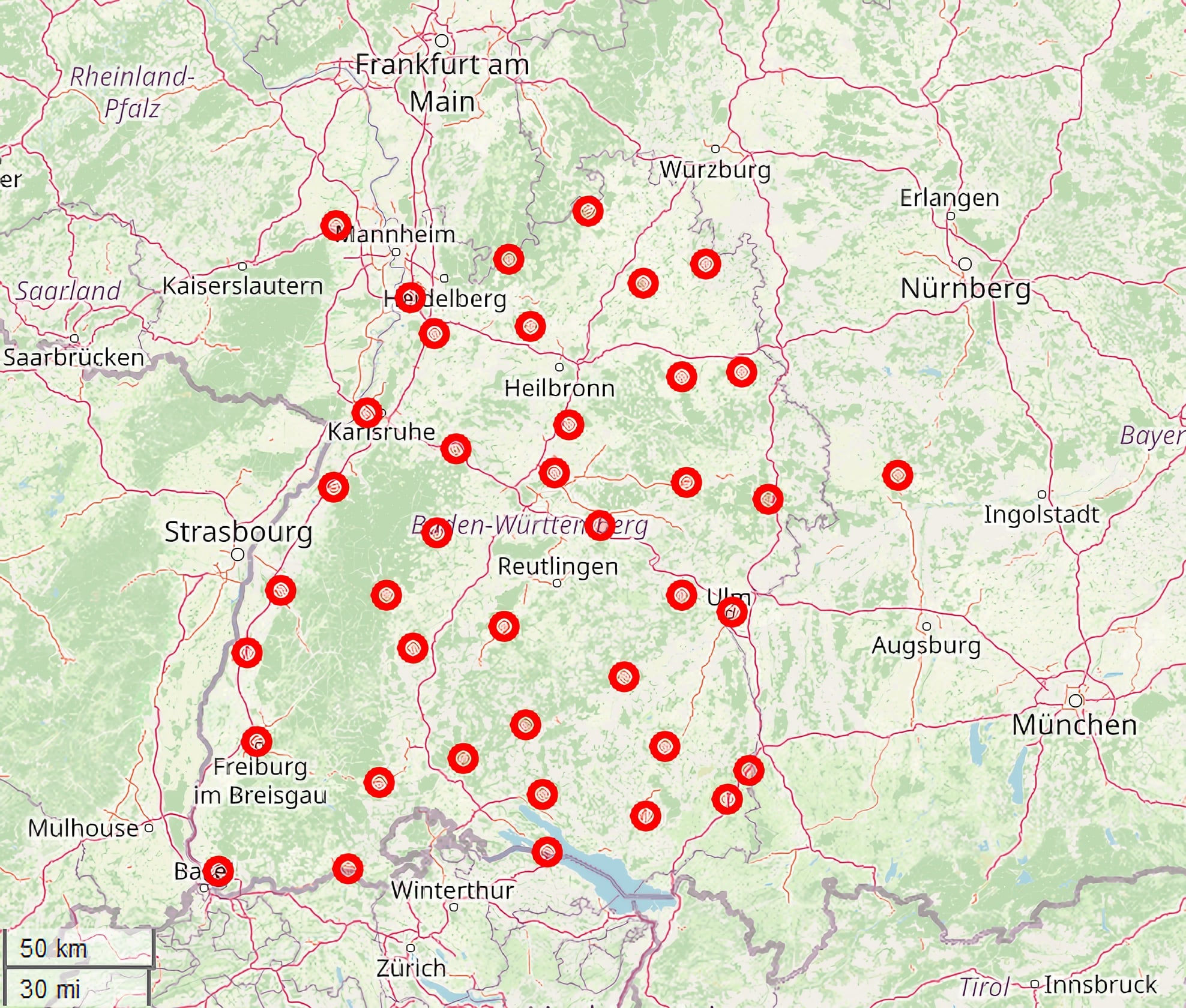

• Verteilung der 40 Messstationen in der Regelzone von TransnetBW [ JPG  0,74 MB ]
